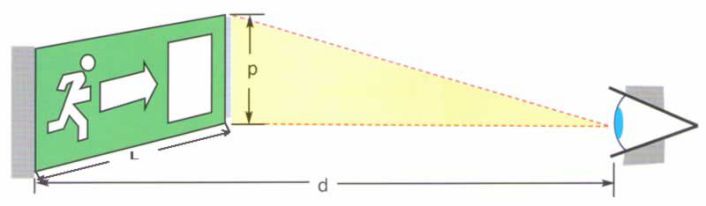

Dimensions des signaux de secours La hauteur minimale (p) du signal de secours dépend de la plus grande distance (d) à laquelle il doit
pouvoir être identifié. On applique la formule ci-dessous:
Pour les panneaux photoluminescent: d=p x 65
Pour les signaux éclairés: d=p x 100
Pour les signaux rétroéclairés: d=p x 200
Un panneau photoluminescent de 150mm x 300mm, donne une distance de visibilité de: 0.15m x 65 = 9.75mètres
Un pictogramme éclairé de 150mm x 300mm, donne une distance de visibilité de: 0.15m x 100 = 15mètres
Un pictogramme colé sur un luminaire de 150mm x 300mm, donne une distance de visibilité de: 0.15m x 200 = 30mètres
La luminance minimale est de:
150mcd/m2 pour les signaux phosphorescents
2cd/m2pour les signaux éclairés ou rétroéclairés
Les directives de l’AEAI (Association des établissements cantonaux d’assurance incendie) prescrivent pour les pictogrammes des panneaux photoluminescents, une hauteur et une largeur minimale de 150mm.
